海灣LD-FB-1100 型雙節琴臺柜接線安裝技術
海灣LD-FB-1100 型雙節琴臺柜接線安裝技術
特點
LD-FB-1100 型雙節琴臺柜與單節琴臺柜功能及外形相同。面板空間為單節琴臺柜的兩倍，可安
裝的控制盤也為單節的兩倍。
主要技術指標
（1）材料內外表面均進行噴塑處理。
（2）面板尺寸：484mm×534mm（12U）×2，相當于 6 塊 4U 標準盤。
（3）外形尺寸：1050mm×863mm（包括臺面）×1273mm。
外形示意圖

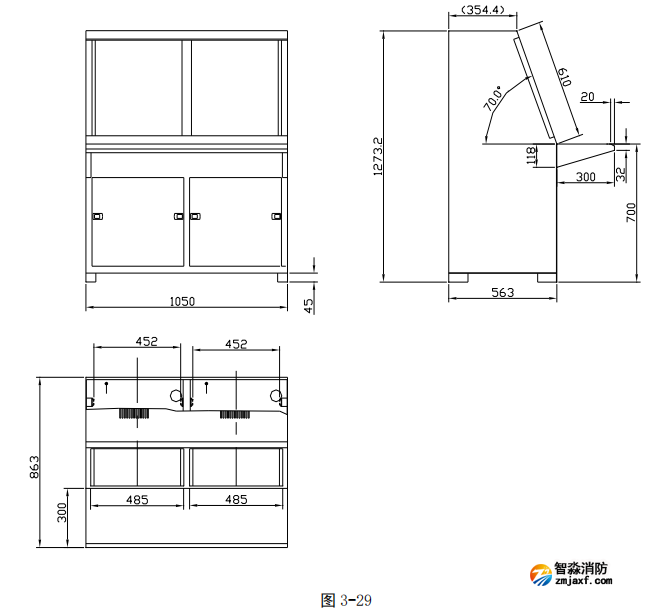

LD-FB-1100 型雙節琴臺柜外形示意圖如圖 3-29：
常用配件空間尺寸參見 LD-1000A2 型立式控制柜的相關內容。
